Statik-Eckprofil 2233/2234 (74 mm für Gealan S8000 / Linear)
89,99 €*
Inhalt:
1 Stück
Sofort verfügbar, Lieferzeit 1-2 Wochen*
Produktnummer:
SW10092.5
Vorteile
- Zuschnittservice
- Vormontage am Fenster möglich
Produktinformationen "Statik-Eckprofil 2233/2234 (74 mm für Gealan S8000 / Linear)"
Statik-Eckprofil mit Stahlarmierung und Rundrohradapter zur variablen Verbindung von zwei Fensterelementen.
Lieferumfang
- Eckprofil 2233
- Rundrohradapter 2234

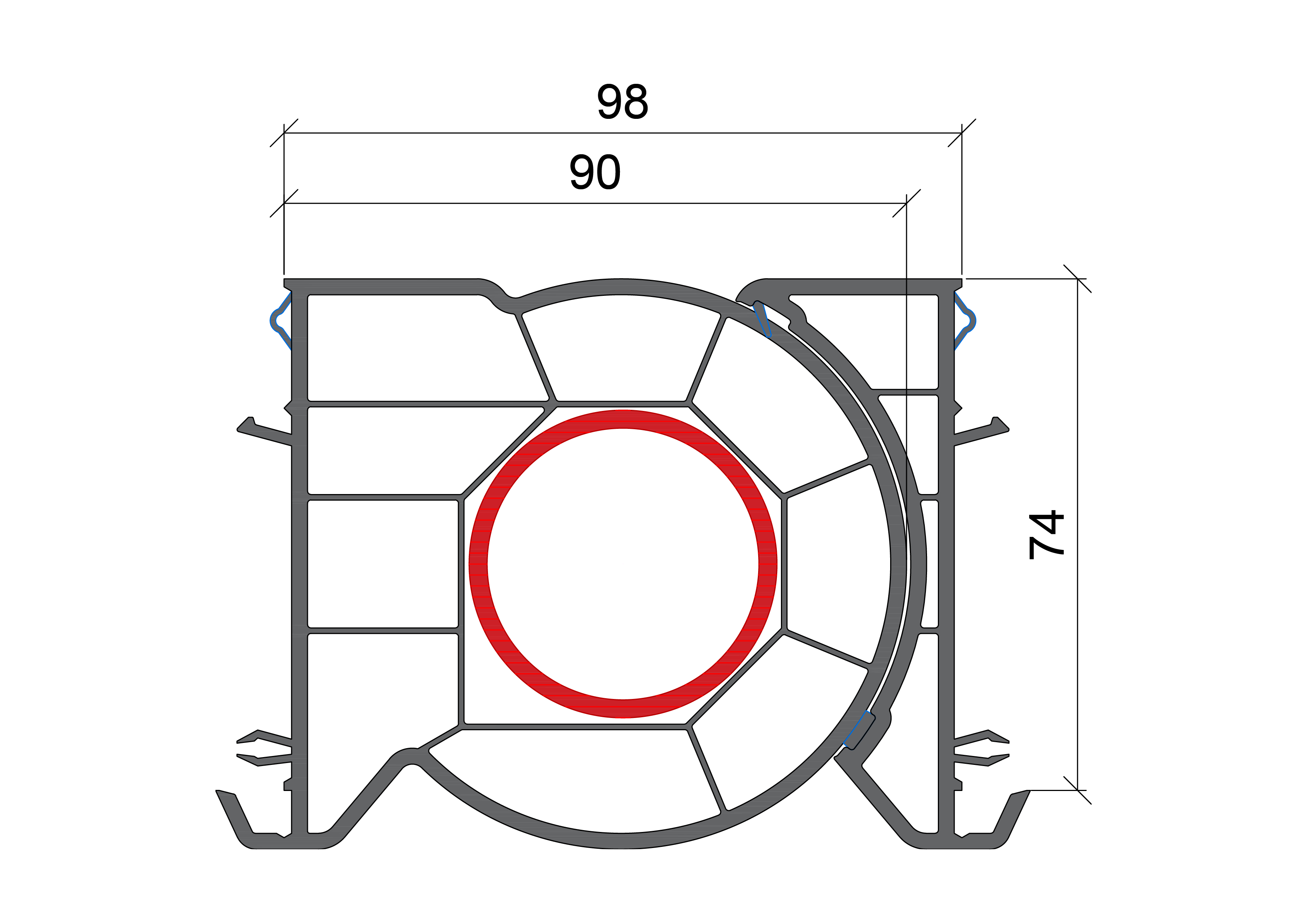

Der Einsatz dieses Eckprofils verlängert die Rahmenaußenmaße der zu verbindenden Rahmen um 90 + 8 mm (siehe Systembeschreibung für genauen Bemaßung). Bitte berücksichtige dies bei der Konfiguration der Fensterelemente.
Vormontage bei konfigurierten Fenstern
Wenn du dieses Koppelprofil gemeinsam mit Fenstern bestellst, montieren wir es auf Wunsch und ohne Aufpreis gerne bei uns im Werk.
Bitte bestelle in diesem Fall die nächst größere verfügbare Länge und hinterlasse uns im Warenkorb einen entsprechenden Hinweis bei der Position, an welches Fenster und auf welche Rahmenseite die Kopplung vormontiert werden soll.
Zuschnittservice
Auf Wunsch passen wir dieses Kopplungsprofil genau an die von dir gewünschte Länge an - ganz ohne Aufpreis.
Bitte bestelle hierfür einfach die nächst größere verfügbare Länge und hinterlasse und im Warenkorb einen Hinweis mit der gewünschten Länge.
Hinweis
Die statische Berechnung und Prüfung muss von einer Fachperson durchgeführt werden!
Anwendung
Anleitung
Das Eckprofile wird an eines der zu koppelnden Fensterelemente montiert und verschraubt. An den zweiten Rahmen wird der Rundrohradapter montiert (vorerst ohne Verschraubung). Beide Fensterelemente werden anschließend zusammengefügt und das Element mit dem vormontierten Rundrohradapter vom Rahmenfalz aus mit dem Eckprofil verschraubt (Abdichtung zwischen Eckprofil und Rundrohradapter beachten!)
Bitte beachten Sie Schraublängen, Schraubabstände und weitere Montagerichtlinien in untenstehender Systembeschreibung.
Downloads
Hersteller "Gealan"
Weiterführende Links des Herstellers
Anmelden
Andere Kunden kauften auch
Würth VKP Plus Dichtungsband
7,90 €*
Details
Breite:
10 mm
|
Farbe:
Schwarz
|
Fugenbreite:
2-3 mm
Hochwertiges, imprägniertes, vorkomprimiertes BG1-Dichtungsband zur sicheren und dauerhaften Fugenabdichtung bis über 600 Pa. Aufgehzeiten der Fuge*
BG1 und BGR nach DIN 18542:2020-04.
Chemische Basis: Offenzelliger, feiner Polyurethanschaum
Nachhaltigkeit: Emissionsarm/schadstoffarm
ProdukteigenschaftenGeprüfte Dichtungseigenschaften über 600 Pa, BG1 und BGR nach DIN 18542:2020-04Kontrollierte und gesicherte Schlagregendichtigkeit durch Erfüllung der geforderten Prüfparameter.
Ein Produkt der Würth-System-Abdichtung Die einzelnen Produkt-Komponenten der Würth-System-Abdichtung sind bezüglich der Materialverträglichkeit aufeinander abgestimmt.
Sehr gute ökologische Verträglichkeit
Geprüfte ökologische Unbedenklichkeit nach GEV-Prüfmethode (Klasse EC 1 PLUS).
Lösemittelfrei und EMICODE EC1plus
Unbedenklich für Mensch und Umwelt
Schlagregendichte Überbrückung großer Fugendifferenzen
Durch eine große Toleranzaufnahme der Bänder sind Bauteilbewegungen ausgleichbar und auch bauübliche Toleranzen besser überbrückbar. Die Anzahl der verwendeten Bandabmessungen wird dadurch verringert.
Wasserabweisend jedoch wasserdampfdurchlässig Bei entsprechender Komprimierung ist das Band schlagregendicht, sorgt jedoch aufgrund seiner Dampfdiffusionsoffenheit für einen guten Feuchtigkeitsausgleich.
Leistungsnachweis Baukörperanschlusssysteme nach ift-Zertifizierungsprogramm QM360: 2014, Reg.-Nr. 188 7050098
EMICODE EC1plus: Sehr emissionsarm - Das Klassifizierungssystem EMICODE zeichnet die Umwelt- und Gesundheitsverträglichkeit von Bauprodukten aus. Die emissionsärmsten Produkte tragen das Zeichen EC1plus.
Hinweis Die Rückstellzeiten unterliegen keiner bestimmten Spezifikation und beruhen nur auf Erfahrungswerten. Sie hängen von der Lagerzeit und der Lager- und Verarbeitungstemperatur ab. Je länger die Lagerzeiten und tiefer die Verarbeitungstemperatur, desto länger sind die Rückstellzeiten.
UV- und Witterungsbeständigkeit nur bei schlagregendichtem Einbau gewährleistet.
AnwendungsgebietBaukörperanschlusssysteme nach ift-Zertifizierungsprogramm QM360: 2014, Reg.-Nr. 188 7050098
WirkungsweiseDas vorkomprimierte, einseitig selbstklebende Dichtungsband VKP Plus dichtet die Fuge sicher und dauerhaft ab. Nach Lösung der Komprimierung entwickelt das Dichtungsband eine Rückstellkraft, die fest gegen die Fugenflanken drückt und Unebenheiten der Fuge ausgleicht. Je nach Einbaudauer entwickelt die nichtklebende Seite eine leichte Verankerung am anliegenden Baumaterial.
Anwendung im BauDehnungsfugen, Abdichtungen zwischen Fertigbauteilen, Fenster- und Türenanschlüssen, Trennwänden.
Anwendung in der allgemeine IndustrieContainerbau, Klimaanlagenbau, Maschinen- und Apparatebau usw.
Anleitung- Fuge/ Untergrund von Öl, Fett und losen Bestandteilen säubern
- Abdeckpapier vom Dichtungsband entfernen
- Dichtungsband auf Untergrund fixieren bzw. direkt von der Rolle in die Fuge verlegen und leicht andrücken
- Die Anfangs- und Endstücke des Bandes ca. 2 cm abschneiden
- Band stumpf stoßen, nicht um die Ecke verlegen
- Längenzugabe beim Ablängen des Bandes von ca. 2 cm/m berücksichtigen
- Eine Abdichtfunktion ist bei stehendem Wassereinfluss nicht gewährleistet
- Bitte vorgegebene Fugenbreite beachten. Nur dann kann die Schlagregendichtheit und UV-Beständigkeit gewährleistet werden.
0 °Cbis zu 10 Tage10 °C48 Stunden20 °C3 Stunden30 °C10 Minuten* Vorsicht: Die Rückstellzeiten unterliegen keiner bestimmten Spezifikation und beruhen nur auf Erfahrungswerten. Sie hängen von der Lagerzeit und der Lager- und Verarbeitungstemperatur ab. Je länger die Lagerzeiten und tiefer die Verarbeitungstemperatur, desto länger sind die Rückstellzeiten.
Inhalt: 12.5 Meter (0,63 €* / 1 Meter)
Würth VKP Max Dichtungsband
11,90 €*
Details
Breite:
20 mm
|
Fugenbreite:
8-18 mm
|
Länge:
5 m
Imprägniertes und vorkomprimiertes Dichtungsband nach BG1 für den Ausgleich höherer Fugentoleranzen.
Hohe Anpassungsfähigkeit des Bandes an die Umgebung
- Zuverlässige Abdichtung von Fugen mit höheren Toleranzen
- Überbrückung von Unebenheiten des Untergrunds
- Durch großen Einsatzbereich weniger Bandabmessungen erforderlich
Geprüfte Dichtungseigenschaften über 600 Pa
Entspricht BG1 nach DIN 18542
Wasserabweisend jedoch wasserdampfdurchlässig
Durch Imprägnierung ist Band schlagregendicht, sorgt durch seine Dampfdiffusionsoffenheit aber für eine gute Austrocknung von Feuchtigkeit in der Fuge.
Sehr gute Witterungsbeständigkeit
Auch für den Einsatz im Außenbereich geeignet
Hinweis
Die Aufgehgeschwindigkeit von VKP Max ist temperaturabhängig. Band bei hohen Temperaturen kühl lagern, bei niedrigen Temperaturen warm lagern. Die Verträglichkeit ist bei der Beschichtung mit Farben und Dichtstoffen zu testen. Das Band darf nicht mit lösemittelhaltigen oder aggressiven Chemikalien in Verbindung gebracht oder damit gereinigt werden.
Um die Funktionsfähigkeit zu gewährleisten und das Eindringen von Feuchtigkeit zu vermeiden, darf das Dichtungsband während und nach dem Einbau nicht weiter als bis zur maximal angegebenen Fugeneinsatzbreite aufgehen.
Die Verarbeitungsangaben sind Empfehlungen, die auf unseren Versuchen und Erfahrungen beruhen; vor jedem Anwendungsfall sind Eigenversuche durchzuführen. Aufgrund der Vielzahl der Anwendungen sowie der Lagerungs- und Verarbeitungsbedingungen übernehmen wir keine Gewährleistung für ein bestimmtes Verarbeitungsergebnis. Soweit unser kostenloser Kundendienst technische Auskünfte gibt bzw. beratend tätig wird, erfolgt dies unter Ausschluss jeglicher Haftung, es sei denn, die Beratung bzw. Auskunft gehört zu unserem geschuldeten, vertraglich vereinbarten Leistungsumfang oder der Berater handelte vorsätzlich. Wir gewährleisten gleich bleibende Qualität unserer Produkte, technische Änderungen und Weiterentwicklungen behalten wir uns vor.
Inhalt: 5 Meter (2,38 €* / 1 Meter)
Versandkostenfrei
Würth VKP Trio 1050 High Performance
Hinweis
Anleitung
74,90 €*
Details
Breite:
74 mm
|
Fugenbreite:
5-12 mm
Premium-Multifunktions-Dichtungsband mit Polymerfilm und Wasserbarriere zur vollständigen Abdichtung von Fenster- und Türfugen
Einfache und schnelle Fensterabdichtung in nur einem Arbeitsschritt – hoher Kostenvorteil durch enorme ZeitersparnisDie Außenseite ist mit einer Wasserbarriere ausgestattet, die schlagregendicht bis mindestens 1050 Pa ist und einen hohen Eindringschutz gemäß DIN 18542:2020-04 bietet
Mittlerer Bereich sehr gute Wärmedämmung und Schallisolierung
Innenseite mit Polymerfilm-Technologie
- Innenseite absolut luftdicht entsprechend DIN 18542:2020-04 und der EU Gebäuderichtlinie 2020, erfüllt die hohen Anforderungen für Passiv- und Null-Energie-Häuser.
- Dampfdruckgefälle von Innen nach Außen durch Polymerfilm auf Innenseite
- Geeignet für eine gütegesicherte Montage nach den Anforderungen der RAL-Gütegemeinschaft für Fenster und Haustüren
- Höchste Energieeinsparung durch extreme Luftdichtheit und Wärmedämmung
- Sehr emissionsarm
Bauteilbewegungen und temporäre Längenänderungen der vorhandenen Fugen sind bei der Ermittlung der geeigneten Banddimension zu berücksichtigen. Die Aufgehgeschwindigkeit von VKP® Trio 750 High Performance ist temperaturabhängig. Band bei hohen Temperaturen kühl lagern, bei niedrigen Temperaturen warm lagern. Bei Fugen zwischen massiven Bauteilen bitte VKP® Plus verwenden. Im unteren Fugenbereich empfehlen wir Flexband bzw. EPDM- Dichtband Außen. Bei Anstrichen und Versiegelungen ausreichend Eigenversuche durchführen. Keine Wechselwirkungen mit handelsüblichem Putzmörtel. Die Befestigung des Fensters erfolgt als Distanzmontage. Hoch beanspruchte Fassadenfugen sind mit VKP® Plus abzudichten.
EMICODE EC1plus: Sehr emissionsarm - Das Klassifizierungssystem EMICODE zeichnet die Umwelt- und Gesundheitsverträglichkeit von Bauprodukten aus. Die emissionsärmsten Produkte tragen das Zeichen EC1plus.
AnwendungAnwendungsgebietAbdichtung von Fenster- und Türenfugen, Anschlussfugen von Wintergärten an das Hauptgebäude und sonstigen Bauanschlüssen. Sehr gut geeignet auch für Passiv- und Null-Energie-Häuser.
Vorbereitung:
- Die Untergründe grob von Verunreinigungen befreien. Bei Unebenheiten ist ein Glattstrich erforderlich.
- Die Anfangs- und Endstücke des Bandes ca. 2 cm abschneiden.
- Längenzugabe beim Ablängen des Bandes von ca. 2 cm/m berücksichtigen.
Montage am Fenster:
- Schutzfolie vom Selbstklebestreifen abziehen und das Band am Fensterprofil aufkleben. Auf die richtige Positionierung innen und außen achten (Polymerfilm auf der Innenseite).
Ausbildung Eckbereich:
- Das Band wird an den Ecken stumpf gestoßen, hier in Längsrichtung Band stauchen. Leckagen sind grundsätzlich zu vermeiden. Falls vorhanden, mit Flexband-Kleber, Wütop Folienkleber oder Anschlussklebstoff All-In-One schließen.
Inhalt: 10 Meter (7,49 €* / 1 Meter)
