Statik-Kopplungsprofil 5204 (Gealan S 9000)
119,99 €*
Inhalt:
1 Stück
Sofort verfügbar, Lieferzeit 1-2 Wochen*
Bitte beachte, dass wir uns in der Zeit vom 22.12.2025 bis 06.01.2026 im Betriebsurlaub befinden. Die Lieferzeit bestimmter Artikel verlängert sich daher ggf. um wenige Tage. – Wir bedanken uns für dein Verständnis.
Produktnummer:
SW10088.1
Vorteile
- Zuschnittservice
- Vormontage am Fenster möglich
Produktinformationen "Statik-Kopplungsprofil 5204 (Gealan S 9000)"

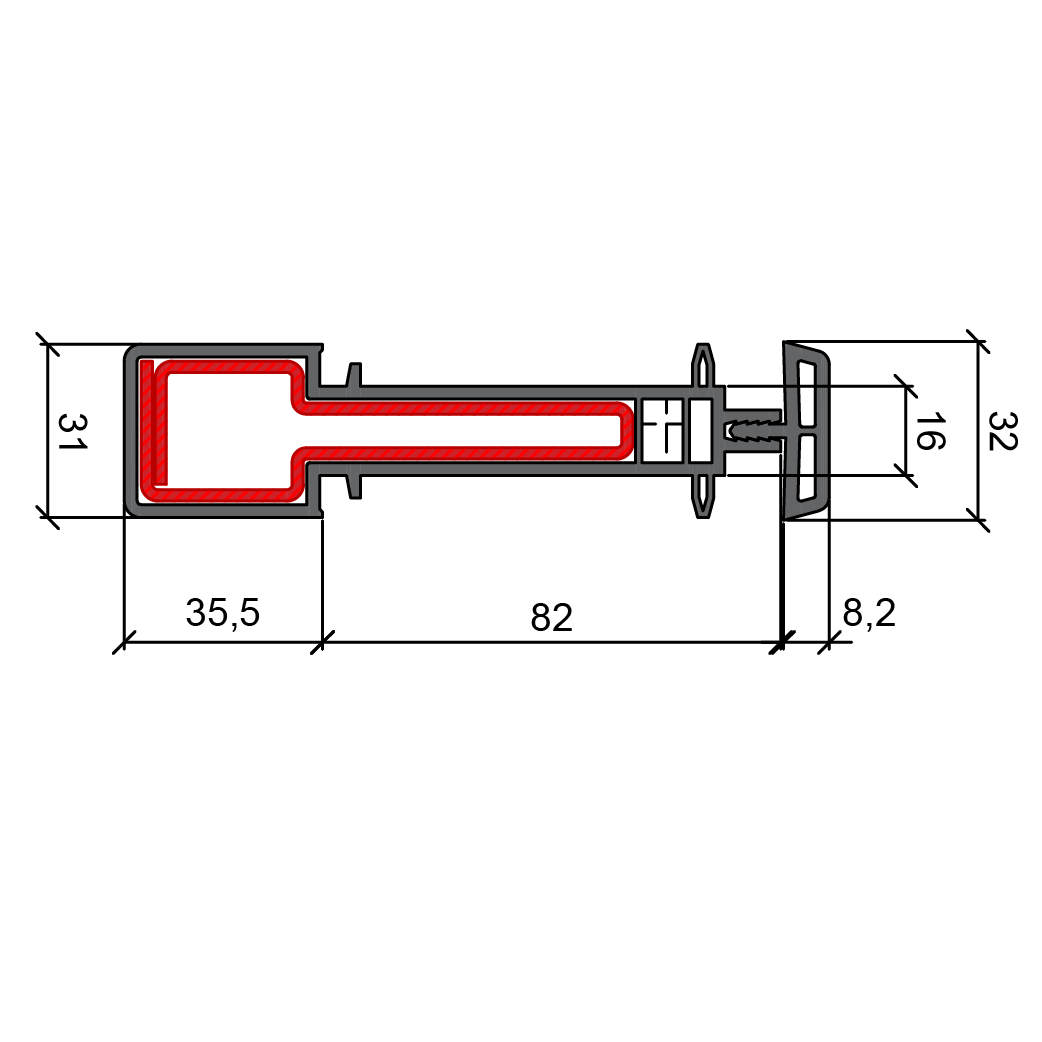

Statik-Kopplungsprofil mit Stahlarmierung und außenseitigem Abdeckprofil zur stabilen Verbindung von zwei Fensterelementen.
Option ergänzbar mit Montagehilfe 3559 zur statischen Anbindung an Boden / Decke / Sturz.
Lieferumfang
- Passende Schrauben zur Montage am Blendrahmen
- Kopplungsfalzklötze
- Kopplungsdichtungen
- Außenseitiges Abdeckprofil
Für den Einsatz dieses Statik-Kopplungsprofils werden insgesamt 19 mm Platz zwischen den Rahmenaußenkanten der beiden zu koppelnden Fensterelemente benötigt. Bitte berücksichtige dies bei der Konfiguration der Fensterelemente.
Vormontage bei konfigurierten Fenstern
Wenn du dieses Koppelprofil gemeinsam mit Fenstern bestellst, montieren wir es auf Wunsch und ohne Aufpreis gerne bei uns im Werk.
Bitte bestelle in diesem Fall die nächst größere verfügbare Länge und hinterlasse uns im Warenkorb einen entsprechenden Hinweis bei der Position, an welches Fenster und auf welche Rahmenseite die Kopplung vormontiert werden soll.
Zuschnittservice
Auf Wunsch passen wir dieses Kopplungsprofil genau an die von dir gewünschte Länge an - ganz ohne Aufpreis.
Bitte bestelle hierfür einfach die nächst größere verfügbare Länge und hinterlasse und im Warenkorb einen Hinweis mit der gewünschten Länge.
Hinweis
Die statische Berechnung und Prüfung muss von einer Fachperson durchgeführt werden!
Anwendung
Anleitung
Das Statik-Kopplungsprofil inkl. Kopplungsdichtung wird einseitig von der Seite des Kopplungsprofils aus direkt an eines der zu koppelnden Fensterelemente verschraubt. Das zweite Fensterelement wird anschließend über den Rahmenfalz mit dem Kopplungsprofil verschraubt. Hierbei werden Kopplungsfalzklötze untergelegt.
Bitte beachten Sie Schraublängen, Schraubabstände und weitere Montagerichtlinien in untenstehender Verarbeitungsrichtlinie.
Downloads
Hersteller "Gealan"
Weiterführende Links des Herstellers
